共模磁環電感輸入端有的為什么要打1500V高壓測試？
分類：電感資訊 發布時間：2025-07-16 瀏覽量：40
電感插件或貼片在PCB電路板上，電路板可以是控制板，也可以是電源的組成部分，如開關電源，LED驅動，工業電源等。電源接入市電220V，經過轉化，變成12V，24v，或48V的低壓電，負載端，如燈具，手機等電子產品接入低壓電，開始工作或充電。按照電流的流經方向，或者是電壓的高低，可以分為輸入端（220V）和輸出端(典型的24V)，輸入端電壓220V，考慮到線路損耗，實際電網輸送過來的電壓范圍在200~230V之間，那么問題來了。輸入才220V電壓，為什么有的設計要求打1500V高壓測試呢？
這里就設計到一個浪涌的問題:
市電浪涌指的是電網電壓在短時間內出現的突然、劇烈波動，通常表現為電壓瞬間升高（浪涌）或降低（跌落），持續時間從幾微秒到幾百毫秒不等。這種現象可能對電器設備造
成損害，是常見的電力質量問題之一。
市電浪涌的主要成因
1,自然因素：如雷電擊中輸電線路，會產生強大的感應電壓，沿線路傳導形成浪涌。
2, 電力系統操作：比如電網中開關的開合、變壓器的投切等，可能引發瞬時電壓波動。
3,設備自身運行：大型電機、空調等大功率設備啟動或停止時，會對電網產生沖擊，導致局部浪涌。
浪涌的危害
1, 短期危害：可能直接燒毀電器的電路元件，如電源芯片、電容等，導致設備當場損壞。
2, 長期危害：反復的小幅度浪涌會加速電器內部元件的老化，縮短設備使用壽命，還可能導致數據丟失（如電腦、服務器）。
常見防護措施
1, 安裝浪涌保護器（SPD）：在配電箱或電器電源端安裝，能快速導通浪涌電流，將電壓限制在安全范圍。
2, 使用穩壓電源：對于精密設備（如電腦、醫療儀器），穩壓電源可同時應對浪涌和電壓不穩問題。
3,雷電天氣防護：關閉不必要的電器，拔掉電源插頭，減少雷擊浪涌的影響。

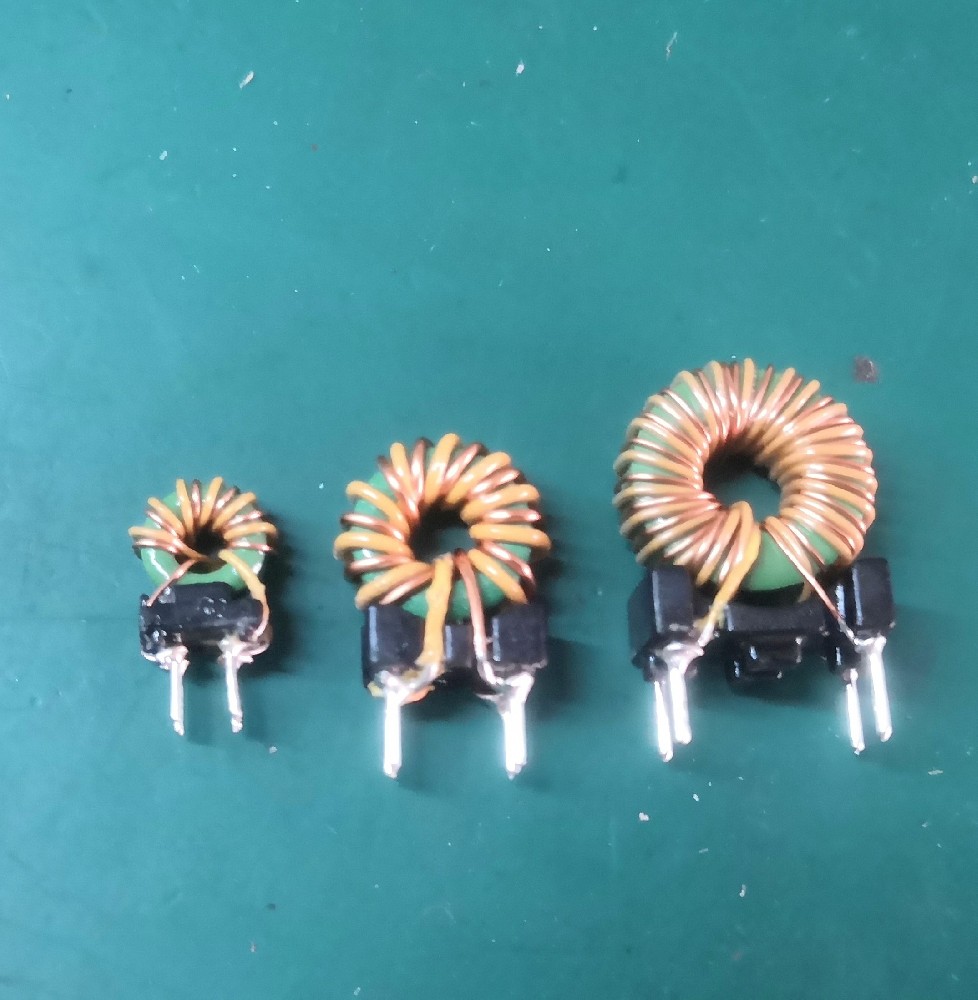

通俗理解就是，電網電壓瞬間的波動產生感應電壓，瞬間的沖擊電壓可能高達1000V甚至更高。雙線并繞的磁環共模電感明明經過500V全檢測試了，可是接入220V市電還是有炸機
短路的現象，就是這個原因。
哪些產品需要打1500V高壓測試？工藝上如何提高高壓不良良品率？
1，客戶有條件安裝了浪涌保護器，且電源功率比較低，該地區電網工作比較穩定，磁環電感線徑比較小，如小于0.5mm，可以不用打1500V，打500V測試，也是足夠安全的；
2，客戶地區電網工作狀況不明，電壓不穩定，且磁環電感線徑較大時，如大于0.5mm，建議打1000V或者1500V高壓測試。
3，磁環電感雙線并繞的產品，兩個繞組沒有隔離開，經過高溫錫爐上錫的時候，由于熱傳導，靠近針腳部位，即磁環出入線位置，絕緣層容易出現破損損傷，尤其是當線徑較大時，熱傳導帶來的熱量是非常高的，對絕緣層損傷非常大，直接高壓測試，會出現很多的不良品。在設計上，一般會將其中一組線出入線位置套上鐵佛龍?zhí)坠埽綦x開匝間出入線，經過含浸，或點膠固定?；旧暇涂梢远沤^因高壓不良短路的現象，當然其成本也是非常高的，在實際操作中，需要根據產品的定位進行設計，選擇。
